防火槽式桥架开放式桥架简称：铝合金走线架，是机房专门用来走线的设备，广泛应用于机房基站的建设，铝合金走线

架作为现代通信机房中通信设备必不可少的辅助设备，它不但具有支撑全部线缆重量、提供布线以及为设备提供顶部固定支点

的功能，而且兼具美化机房的作用。

铝合金走线架采用4C型镁铝合金，单根长度可由用户根据机房实际情况灵活设计确定，但一般不超过4米，每米重1.2~1.5kg，

横截面31mm*45mm。铝合金走线架，根据信息产业部的要求，设计为全开放式裸架，可以吊顶走线、沿墙走线及立式架走线。承

重效果好，且美观方便，利于日后维护检测检修。

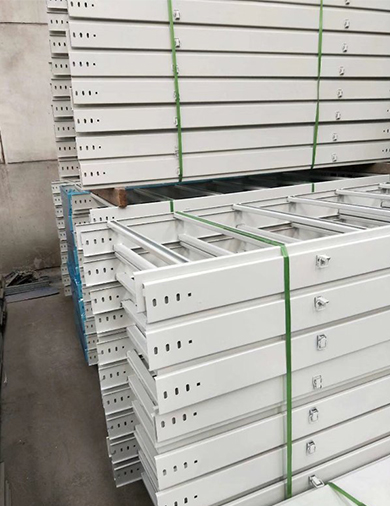

铝合金梯形电缆桥架的应用

梯式电缆桥架开放式桥架在通信机房布线中的应用：目前数据中心综合布线流行上走线，上走线架便于维护与散热、利于空调

通风，也能起到防鼠、防水的作用。设计时要充分考虑安装净空高度，还有灯、消防、风管和梁柱等情况。上走线架建议每1.5

米安装一套吊架，也需根据实际载重计算具体跨度，如局部有高荷载情况时需增加吊架密度。当安装双层走线架时，强弱电走

线架垂直间隔≥300mm。因受顶部净高限制，强弱走线架可同一平面安装，水平间隔≥150mm。

在数据中心实际安装中，会因楼层过高、顶部结构特殊或业主不想破坏吊顶等原因造成无法安装吊架。这种情况下可选择机柜

顶安装走线架。顶部支架与机柜采用螺栓链接固定，诺机柜顶部无孔需现开孔。

地面支撑安装是将走线架立地安装，常用于室外基站。机房内无条件吊顶，设备未到位情况下，走线架可固定墙端与地面。如

果机房中安有静电地板，需将静电地板开孔使立柱与地面生根固定。
